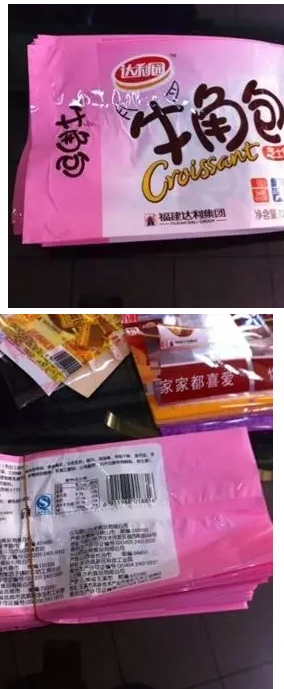

達(dá)利包裝： 1.9BOPP復(fù)合乳白PE3C或者珠光膜3.5C，中封制袋老是會(huì)在袋子正面起皺，這個(gè)一般是什么原因造成的？是我產(chǎn)品結(jié)構(gòu)有問(wèn)題還是中封余溫影響的？

        銀騰喻總：中封余溫的影響。一般冷卻封刀的冷卻水最好是用冰水機(jī)制冷的水。

        文華彩印--楊：這是中封冷卻不夠。

        銀騰喻總：把冷卻水用冰水就行了。你冷卻不夠，你怎么調(diào)都會(huì)有這現(xiàn)象。

        幻幻：一般冷卻水多少度比較好？

        銀騰喻總：這個(gè)隨溫度調(diào)整的。

        達(dá)利包裝：24℃。表面不會(huì)起水珠。產(chǎn)品結(jié)構(gòu)有沒(méi)有問(wèn)題？

        銀騰喻總：這種結(jié)構(gòu)比較通用。

        勃力-KOP,KPET,KPA：CPP起封溫度要低，降低熱封溫度。

        銀騰喻總：PE熱封溫度比CPP熱封溫度低。

        達(dá)包裝：我材料是OPP復(fù)合乳白PE，還有OPP復(fù)合3C珠光膜。

        萬(wàn)達(dá)軟包裝：上面封口有沒(méi)有這樣？

        達(dá)包裝：兩個(gè)都不行，珠光更嚴(yán)重，橫封沒(méi)有皺，主要是中封起皺了。

        復(fù)合包裝--張：水性膠水能復(fù)合BOPP/紙這個(gè)結(jié)構(gòu)嗎？

        達(dá)包裝：用酯溶膠、水膠、酒精膠都試過(guò)了，結(jié)果一樣。請(qǐng)問(wèn)材料怎么解決？

        勃力-KOP,KPET,KPA：KOP復(fù)合CPP，這個(gè)結(jié)構(gòu)很成熟，而且你們一直這樣生產(chǎn)。

        袁勝遠(yuǎn)：兩個(gè)方案，解決中封起皺問(wèn)題：方案一、在中封機(jī)的中封熱封位后邊加小風(fēng)扇或其他冷卻法，將熱量消除部分，然后在地面排開(kāi)用風(fēng)扇吹，盡量讓余熱消散；在收袋時(shí)，盡量松綁，豎起來(lái)排放，不能疊起來(lái)。方案二、就是在合掌機(jī)上，合掌了再制袋，那樣會(huì)好解決很多。

        達(dá)包裝：這些都試過(guò)，結(jié)果不是特別好。

        軟包老資本：如果材料上，客戶沒(méi)有異議的話，印刷材料使用PET與PE比較理想。成品燙刀處就會(huì)平整。

        文華彩印--楊：你的材料各層的厚度？調(diào)整一下。

        達(dá)包裝：2.5BOPP復(fù)合3C 乳白PE，材料厚點(diǎn)好還是薄點(diǎn)好？

        文華彩印--楊：用3絲KOP復(fù)合2.5絲的乳白PE就行。

        達(dá)包裝：為什么？

        文華彩印--楊：外層厚點(diǎn)，耐溫高，底層薄點(diǎn)，熱封溫度低。這樣再按前面的方案1去做就可以改善很大一部分，甚至解決問(wèn)題。

        達(dá)包裝：好的，我試驗(yàn)下，為什么用KOPP不用BOPP？

        東莞華源李總：這種情況是熱量沒(méi)有及時(shí)散去，BOPP熱穩(wěn)定性較差。車間有中央空調(diào)，收袋桌面用不銹鋼的，此情況會(huì)有極大改善。

        文華彩印--楊：你這個(gè)是面包的包裝吧？用KOPP可保鮮還有延長(zhǎng)保質(zhì)期。

        達(dá)包裝：不是，我這里面還有內(nèi)包裝。

        文華彩印--楊：那用OPP就行了。

        成都軟包陳總：用中封切袋機(jī)，中封位是滾輪式的，但不論怎樣都要把冷卻水溫調(diào)低，另外，PE材料的熱封溫度要低，避免高溫?zé)岱狻?/p>

        萬(wàn)達(dá)軟包裝：膜板上面先墊牛皮紙，再在上面墊熱封布，看下有沒(méi)有好點(diǎn)。

        達(dá)包裝：行，我試驗(yàn)下。（更多技術(shù)內(nèi)容詳見(jiàn)《包裝前沿》或www.pack168.com包裝前沿信息網(wǎng)，有不同意見(jiàn)，歡迎到www.pack168.com繼續(xù)討論，提供更多解決方法的朋友可獲得網(wǎng)站技術(shù)文章閱讀積分。索取積分，請(qǐng)聯(lián)系小陽(yáng)：15813331361小賴：18475695660）
