一、折疊紙盒的特點

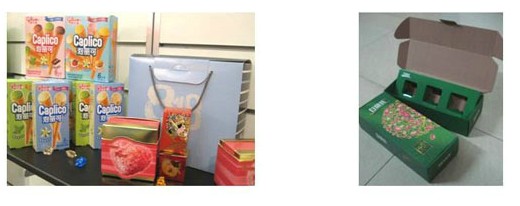

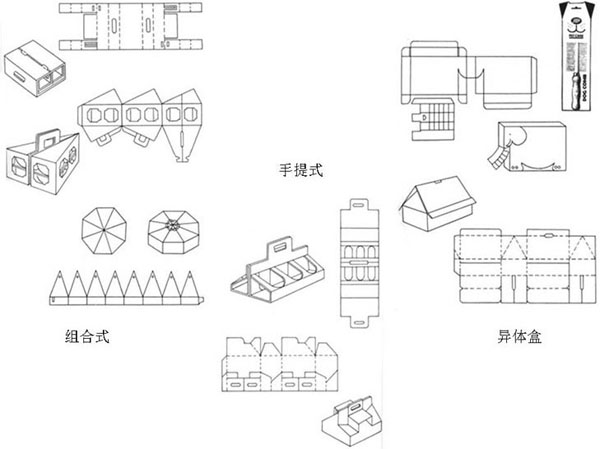

　　·是結構與造型變化最多，應用范圍最廣的一種銷售包裝容器

　　·制造一般使用厚度在0.3~1.1mm之間的耐折紙板或B、E、F、G等細瓦楞紙板，可以進行彩色印刷

　　·在裝填內裝物之前，可以平板狀折疊堆碼進行運輸和存儲

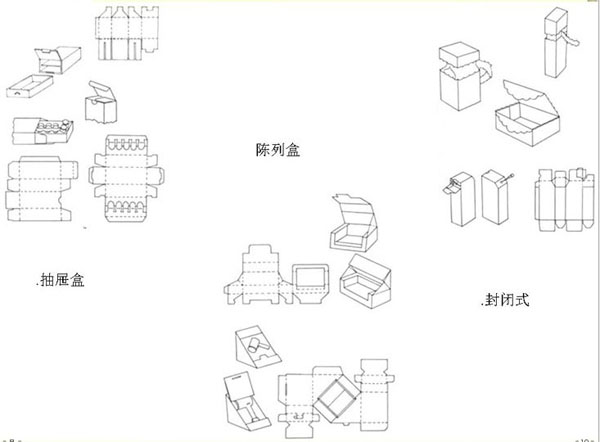

　　二、折疊紙盒分類命名

　　·一般通用紙盒可按國際標準進行命名

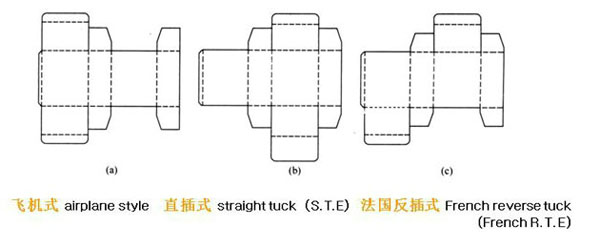

　　反插式(R.T.E)

　　直插式(S.T.E)

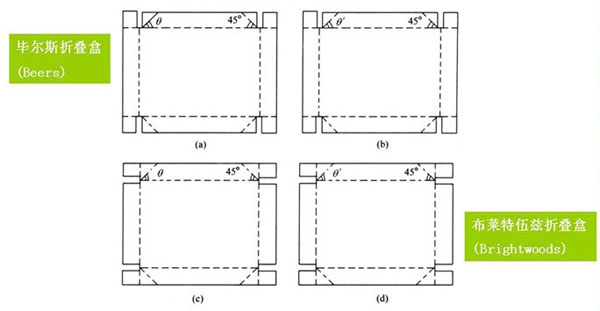

　　比爾斯盒(Beers tray)

　　布萊特伍茲盒(Brightwoods tray)

　　六點粘合盒

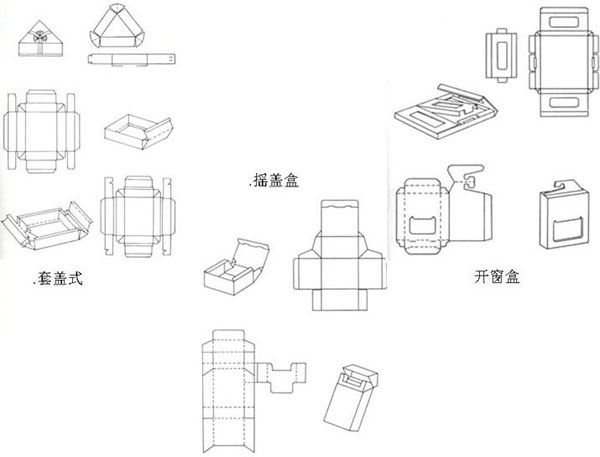

　　·也可按局部特征結構命名

　　搖蓋盒、鎖口盒、鎖底盒、自鎖底盒、開窗盒、間壁盒

　　·也可按專用內裝物命名

　　漢堡盒、比薩盒、牛奶屋盒、果汁飲料盒、爆米花盒

　　三、紙盒折疊設計“三·三”原則

　　·整體設計三原則

　　觀察、開啟、使用

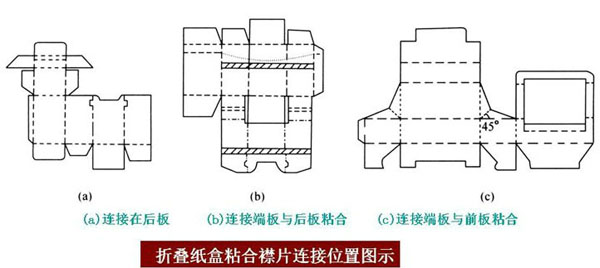

　　·結構設計三原則

　�、� 粘和襟片應連接在后板上

　�、� 紙盒蓋板應連接在后板上

　�、� 紙盒主要底板一般應連接在前板上

　　·裝潢設計三原則

　　① 主要裝潢面應設計在紙盒的前板或蓋板上

　�、� 當紙盒包裝需直立展示時，整體圖形應以蓋板為上，底板為下

　　③ 當紙盒包裝需水平展示時，整體圖形應以左端為上，右端為下，開啟位置在右端。

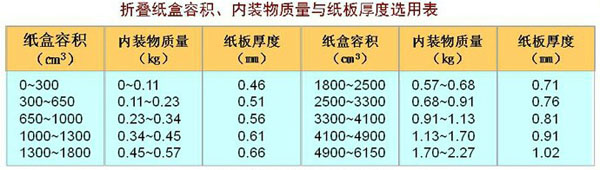

　　資料鏈接1：折疊紙盒的原材料：耐折紙板

　　耐折紙板紙頁需具有必要的耐折性能和足夠的彎曲強度，使其折疊后不會沿壓痕線處開裂。

　　耐折紙板品種有標準紙板、白紙板、盒紙板、掛面紙板、牛皮紙板、雙面異色紙板、玻璃卡紙及其他涂布紙板等。

　　資料鏈接2：折疊紙盒的原材料：瓦楞紙板

　　影響瓦楞紙板強度的主要因素有：

　　→原紙強度

　　內、外面紙及瓦楞芯紙的環壓強度(RCT)，

　　瓦楞芯平壓強度(CMT)

　　→瓦楞楞形

　　A、B、C、E、F、G、N等

　　→瓦楞紙板種類

　　雙面、雙芯雙面、三芯雙面等

　　→瓦楞紙板含水率

　　不管瓦楞原紙的材料如何，隨著紙板的含水率增加，容器強度成比例下降

　　資料鏈接3：折疊紙盒結構設計三原則

　　兩種基本折疊紙盒定義的區別(1)

　　(a)管式盒：Tube

　　·從造型上定義:

　　盒蓋在諸個盒面中面積最小

　　即B

　　·從結構上定義：

　　在紙盒成型過程中，盒體通過作業線折疊，在平板狀態下用1個接頭接合(釘合、粘合、或鎖合)，盒蓋與盒底都需有盒板或襟片通過折疊組裝、鎖、粘等方式固定或封合的紙盒。

　　(管式折疊紙盒在成型特性與制造技術上具有共性。)

　　(b)盤式盒：Tray

　　·從造型上定義

　　盒底在諸個盒面中面積最大

　　即L>B>H的折疊紙盒

　　·從結構上定義

　　由一頁紙板以盒底為中心，四周紙板成γn角折疊成主要盒型，角隅處通過鎖、粘或其他方法封閉成型;如需要，這種盒型的一個體板可以延伸組成盒蓋

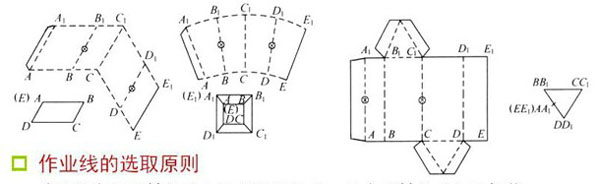

　　資料鏈接4：折疊紙盒的作業線(1)

作業線

　　為使紙盒在平板狀態下制造商接頭能準確接合，盒坯需要折疊180o的壓痕線。

　　如在盒體呈立體狀態時該作業線又起成型作用的，則稱之為成型作業線，否則稱之為非成型作業線。

　　使紙盒在自動粘盒機上平折次數最少，且方便粘盒機自動操作。

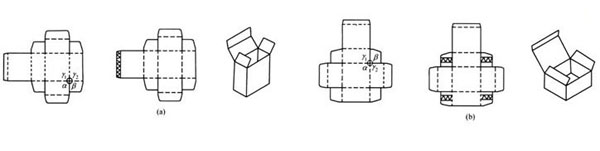

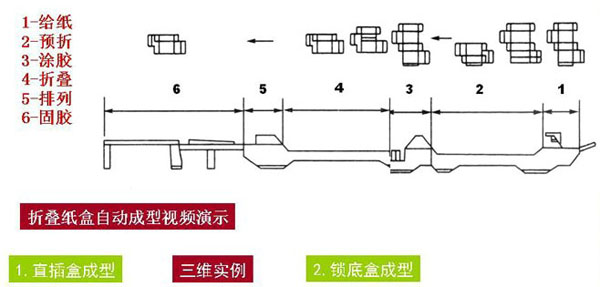

　　資料鏈接5：折疊紙盒的自動粘合成型工藝

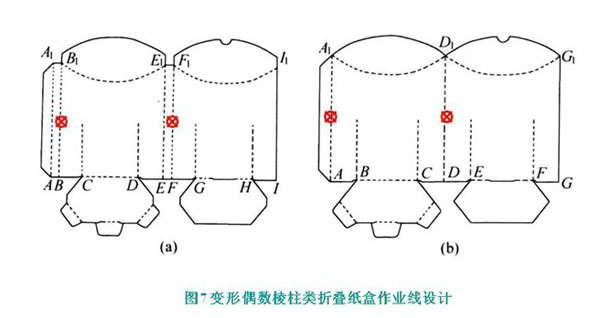

　　資料鏈接6：折疊紙盒的作業線(2)

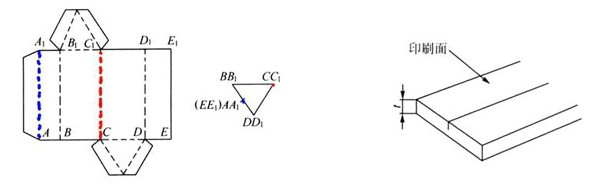

　　資料鏈接7：印刷面半切線

　　要考慮到平板狀接合接頭、平板裝運輸堆碼等問題，需要設計作業線

　　為了不影響紙盒印刷面外觀，單純的作業線可以采用印刷面半切線，即切線切縫深度均為紙板厚度的1/2，這樣當成型立體盒型時，不會顯露折痕。

折疊紙盒的設計

　　盒蓋結構

　　·插入式

　　結構特點：封蓋時蓋板插入襟片和盒體，通過紙板間的摩擦力封合。封口便于消費者購買前開啟觀察，也便于多次取用。

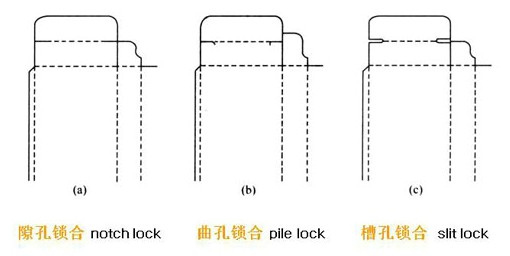

　　·插入式的鎖合結構

　　作用：為使內裝物裝填后盒蓋不易自開，同時又便于機械化包裝。

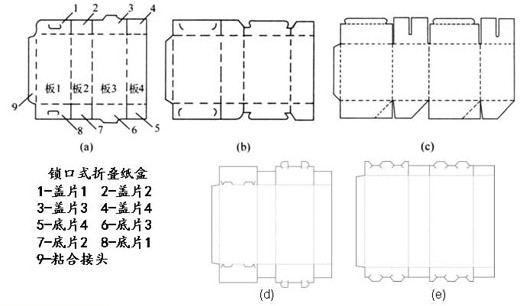

　　·鎖口式

　　結構特點：主蓋板的插舌(群)插入相對蓋板的鎖孔內。封口牢固可靠，開啟稍嫌不便。

　　·插鎖式

　　結構特點：插入與鎖口相結合。

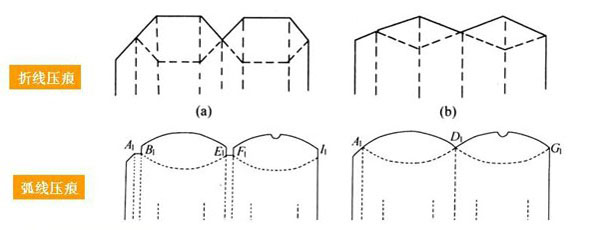

　　·正撳封口式

　　結構特點：在紙盒盒體上進行折線或弧線的壓痕，利用紙板本身的挺度和強度，撳下蓋板實現封口。

　　包裝操作簡便，節省紙板，并可設計出別具風格的紙盒造型，僅限裝小型輕量的內裝物。

　　·粘合封口式：seal top/end

　　結構特點：將蓋盒的主蓋板與其余襟片粘合。

　　封口性能較好，開啟方便，適合高速全自動包裝機械。(注意：粘合式盒蓋與前板相連)

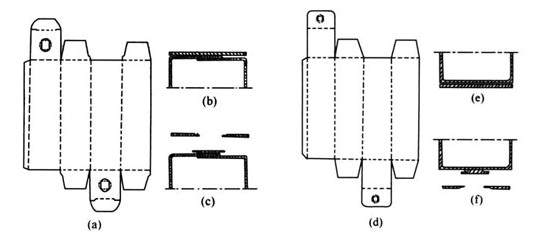

　　·顯開痕蓋

　　結構特點：盒蓋開啟后不能恢復原狀且留下明顯痕跡，以引起警惕。

　　通過及時顯示盒蓋開啟痕跡，防止非法開啟包裝而換之物品，起到保證消費者生命與健康安全，保護商品信譽目的。

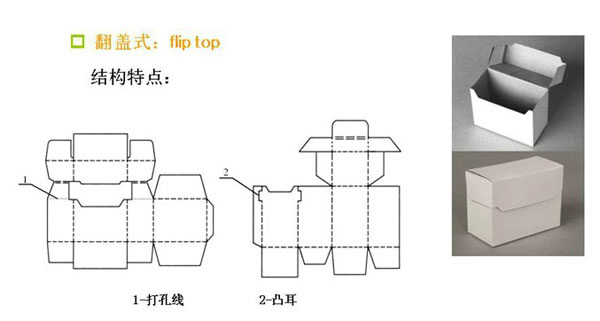

　　·翻蓋式：flip top

　　結構特點：

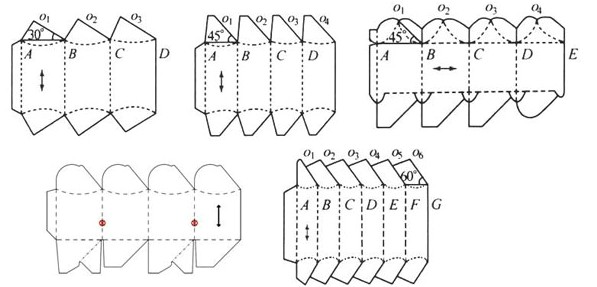

　　·花型鎖

　　結構特點：是一種特殊鎖口形式，可以通過連續順次折疊盒蓋蓋片組成造型優美的圖案，又稱連續搖翼窩進式。

　　花型裝飾性強，可用于禮品包裝，組裝稍顯麻煩。

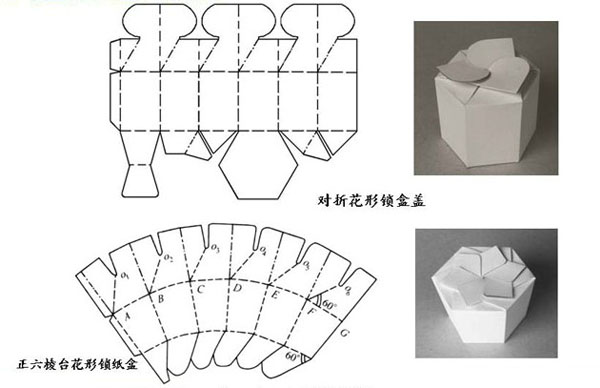

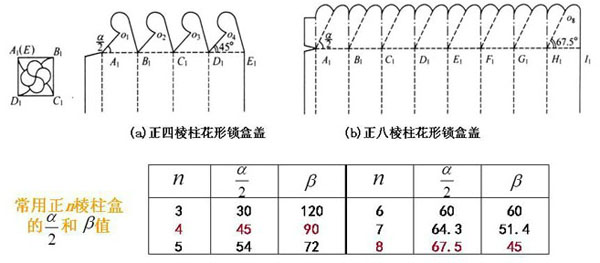

　　·正n棱柱盒的花型搖翼設計

　　設計方法之一：根據n邊形盒蓋的邊數，確定旋轉角β，再計算得相應的蓋面成型角2(α)，確定重合點On的位置。

　　·設計方法之二：根據蓋片上任一重合點Pn位置，由旋轉角β確定各個蓋板上的重合定點。

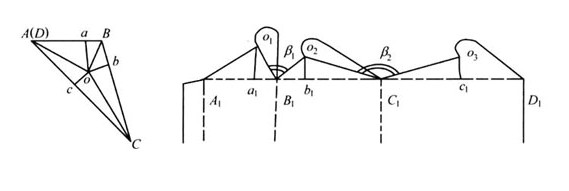

　　·任意n棱柱的花型鎖合蓋

　　設計方法：根據不等邊棱柱的A成型角α1，α2…αn，得到相應的旋轉角β1，β2…βn，在盒蓋上任選一點0作為各搖翼的固定交點(一般選在形心位置)，過0點做各邊的垂線，依各旋轉角βn確定各個蓋板上的重合定點01,02，…0n。

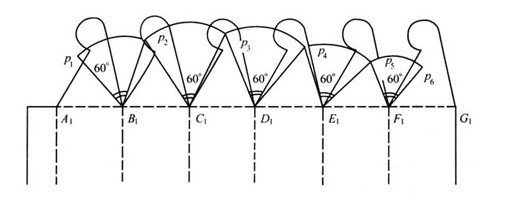

　　·花型鎖合蓋的曲線變形

　　花型鎖紙盒的直線線段可以用弧線來代替，以增加紙盒造型的趣味變化。但無論如何變化，各蓋面的成型角不變，依然等于2(α)。

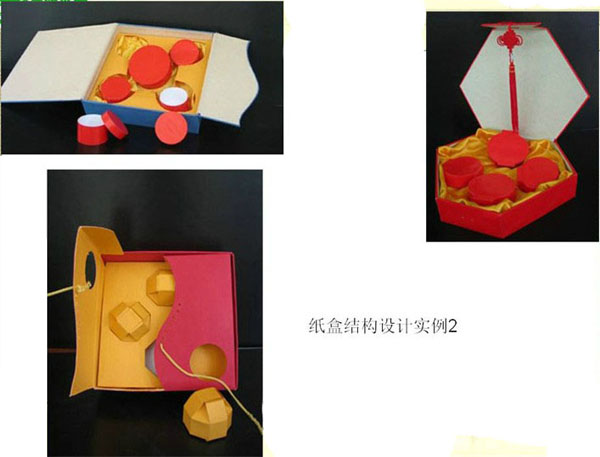

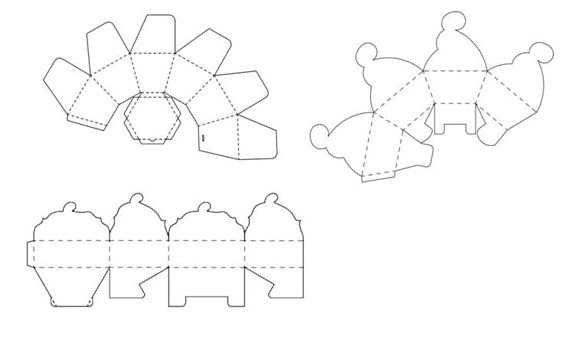

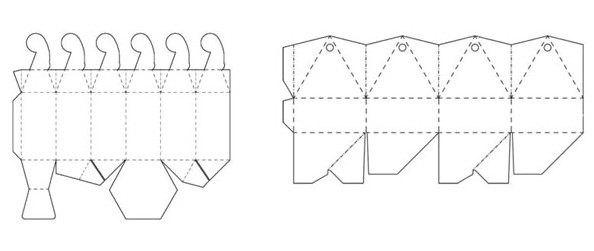

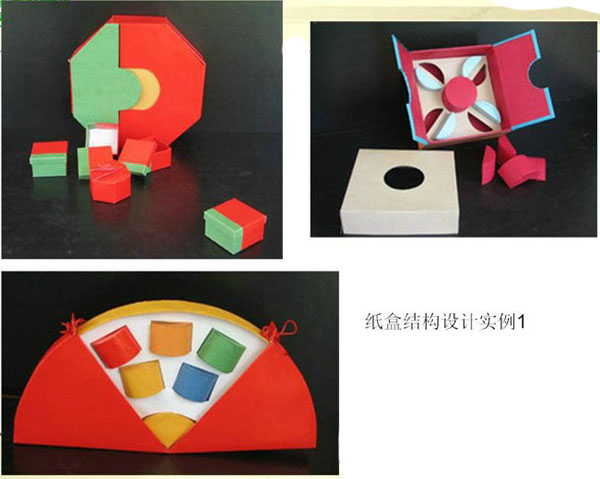

　　·花型鎖合紙盒應用實例

　·花型鎖

　　設計原則：既要保證強度，又要力求成型簡單。

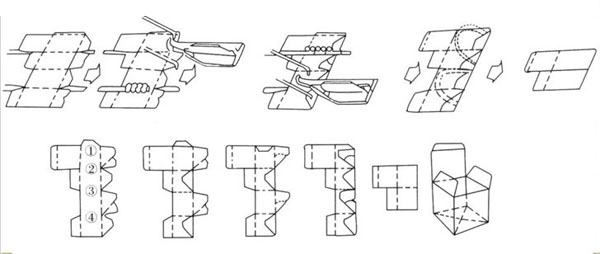

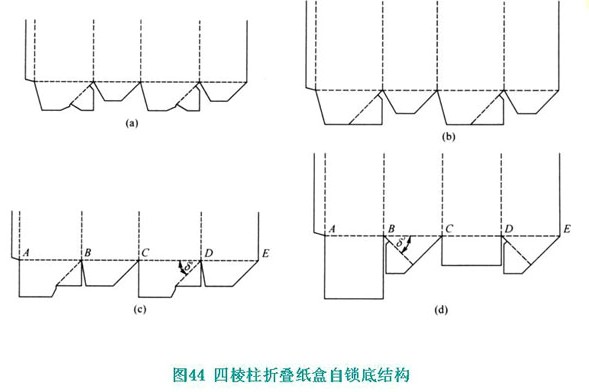

　　·自鎖底

　　·自鎖底紙盒成型特點

　　優點：

　　1、 盒底在生產線上，自動完成粘和;

　　2、 在平板狀態進行粘和，粘和位置準確;

　　3、 到達紙盒自動包裝生產線以后，只要撐開盒體，盒底自動成封合狀態;

　　4、 盒底成型以后可以折疊成平板狀運輸;

　　缺點：

　　盒底結構不平穩

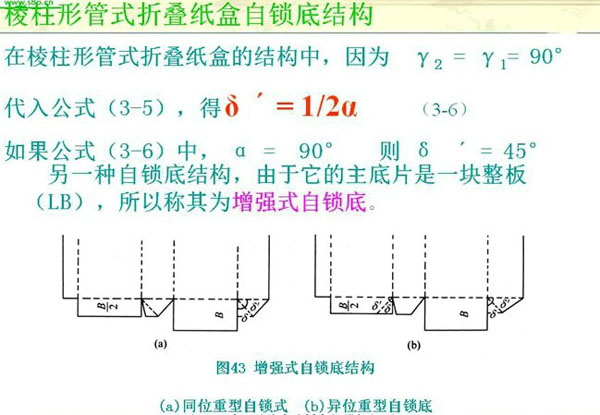

　　·自鎖底紙盒設計要點

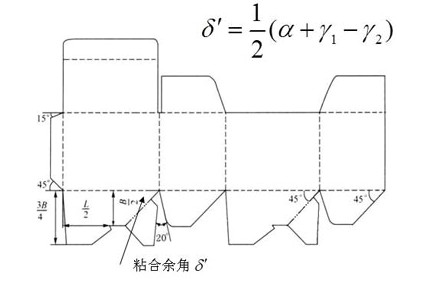

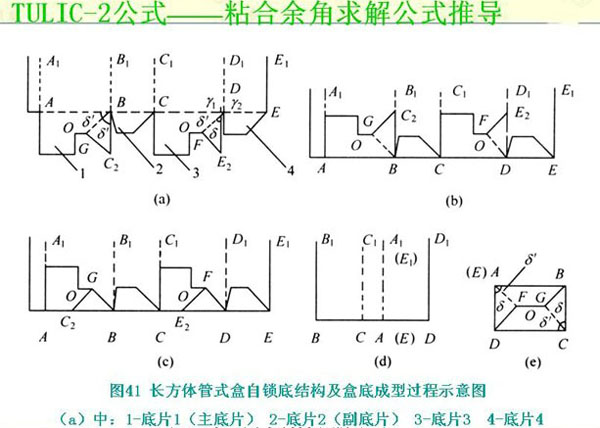

　　1. 粘和余角

　　在自鎖底盒主底片上，與旋轉點相交的折疊線和盒體與盒底的交線所構成的角度叫做粘和余角。

　　2. 折疊線設計

　　√作業線兩端線段成斜線

　　√粘合角交點處應割去小部分紙板

　　√粘合余角斜線的壓痕線采用切痕線

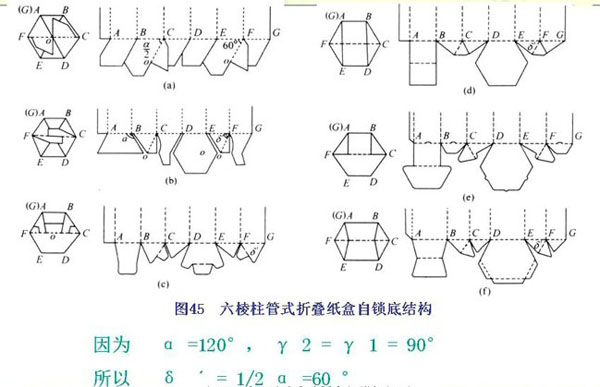

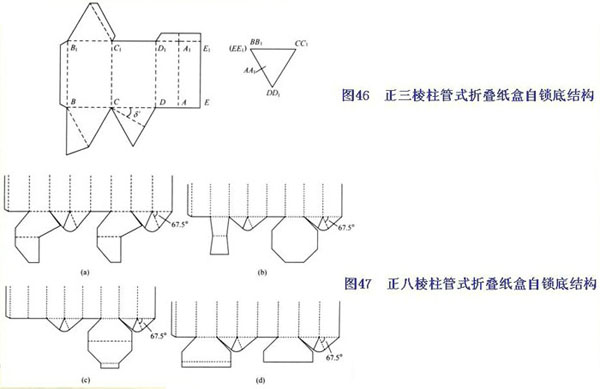

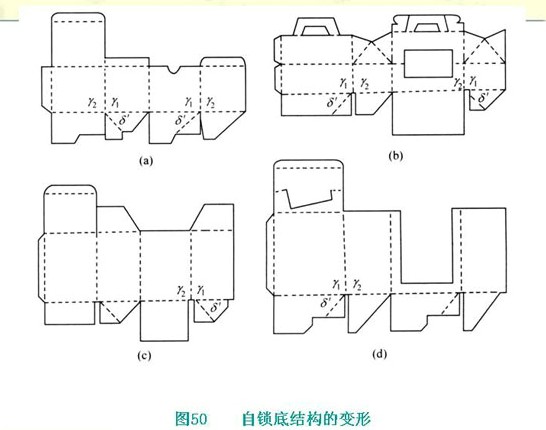

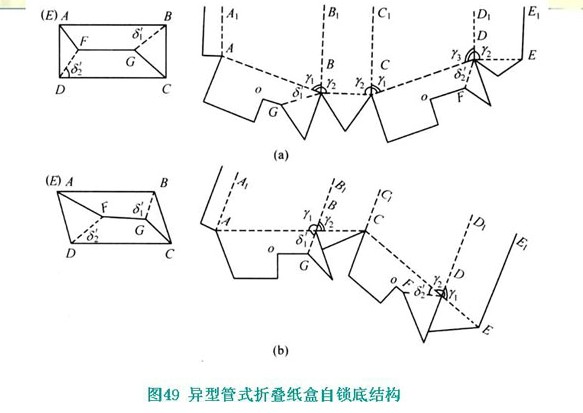

　　異型管式折疊紙盒自鎖底結構

　　注意：

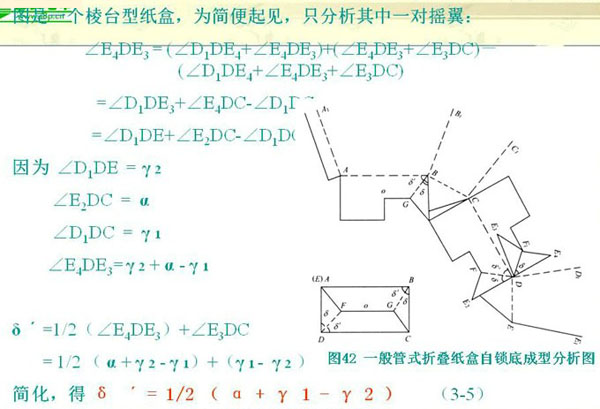

　　a. 在某一旋轉點的兩個B成型角中，與粘合余角相鄰的角為公式中的γ1，另一個為γ2。如果兩者交換了位置，公式應相應變動。

　　b. 粘和余角和粘合角也可以設計在副底片上以加強盒底結構;或者在兩組中，一組設計在半板的主底片上，一組設計在副底片上，此時仍要堅持只有與相鄰的B成型角才是公式中的γ1原則。

　　c. 兩個主底片上的相交點有時為粘和余角角度限制，不一定能設計在盒底中心點，這時可沿盒底中位線向左右相對移動適當距離。

　　·間壁封底式

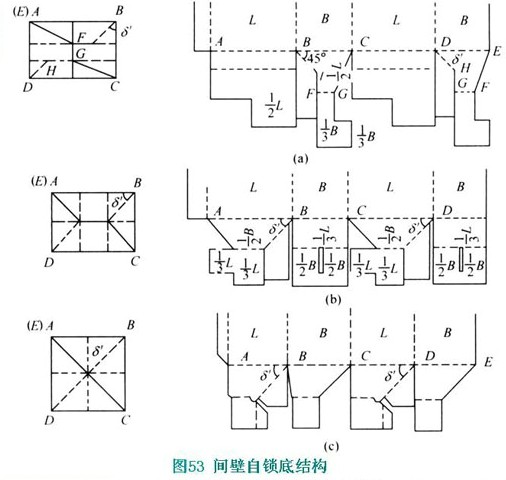

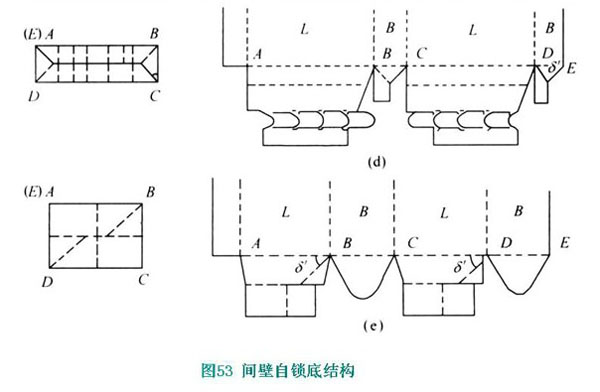

　　·間壁自鎖底

　　間壁自鎖底紙盒是在間壁封底式紙盒基礎上加以自鎖而成。有兩種類型，一種是縱橫向間壁板分別設計在底板延長板上，一種是都設計在同一底板延長板上，因?yàn)?alpha;=900, γ2=γ1=90

　　所以δ’=450

　　·平分角設計

　　對于一部分折疊紙盒，平分角是一種獨特的設計技巧或必不可少的結構分析方法。

　　1. 平分角

　　(1) 平分角

　　平分角是指折疊紙盒盒坯上的一個平面角，被其角平分線分割為相等的兩個角;或者一個規則平面幾何形，被其中一個角的角平分線分割為全等的兩部分，在多數情況下，這一角平分線通常作為對折線以便在成型過程中或滿足其他功能的要求時，沿這條角平分線對折后，其左右兩個部分(兩個半角或全等的兩部分)能夠重合。其實，在分析自鎖底角求解公式時就已經借助于平分角的技巧。

　　(2) 等腰三角形的平分角

　　在折疊紙盒的結構設計中，常用到等腰三角形，其頂角平分線判定原則為：等腰三角形底邊的垂直平分線等于頂角的角平分線，也就是等腰三角形底邊上過頂角的垂線等于頂角的角平分線。

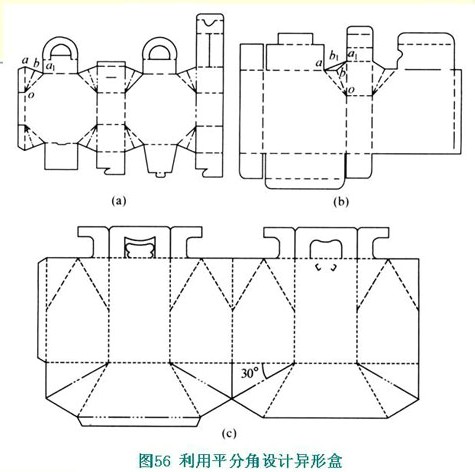

　　2. 管式折疊紙盒的平分角設計

　　當折疊紙盒體板為非直角形的異型盒如六邊形、八邊形(等邊或不等邊)以及其他變形，如果其非直角角隅在不切斷的情況下折疊成型，就需要借助平分角進行。
